Hibridni panel sa 85% efikasnosti
Solarni panel koji proizvodi
električnu i toplotnu energiju |
| |
|
| |
 |
|
|

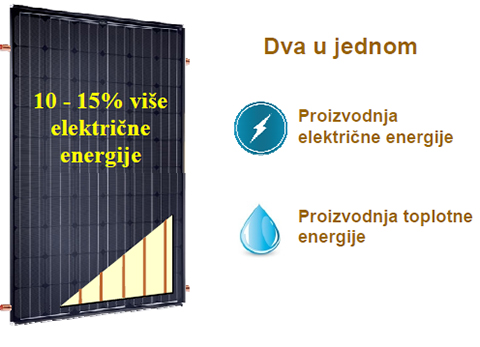

| Hibridni solarni panel predstavlja kombinaciju fotonaponskog panela za proizvodnju električne energije i solarnog kolektora za proizvodnju toplotne energije. Solarni panel “dva u jednom” je pravi izbor gde je potrebno obezbediti toplotnu i električnu energiju. Ovakav panel proizvodi od 240 W do 255 W električne energije i 700W toplotne energije. Proizvodnja električne energije je 10-15% veća od proizvodnje klasičnih panela, zahvaljujući toplotnom absorberu koji rashlađuje panel. Hibridni solarni panel je pravo rešenje za privatne objekte gde je potrebno obezbediti zagrevanje sanitarne vode i proizvodnju električne energije, kao i za industrijske objekte kao što su proizvodne hale, bolnice, hoteli ... |
| |
|
 |
| |
| ELEKTRIČNI PODACI |
240 |
245 |
| Nominalna snaga Pmpp (W) |
241.5-246.49 |
246.5-251.49 |
| Odstupanje snage (W) |
7.86. |
7.97 |
| Nomin. struja Impp (A) |
30.73 |
30.93 |
| Nomin. napon Vmpp (V) |
8.4 |
8.51 |
| Struja kratkog spoja (A) |
37.37 |
37.47 |
| Napon otvorenog kola (V) |
14.85% |
15.15% |
| NOCT(ºC) |
47C+/-2 |
47C+/-2 |
|
| |
| ELEKTRIČNI PODACI |
250 |
255 |
| Nominalna snaga Pmpp (W) |
251.5-256.49 |
256.5-261.49 |
| Odstupanje snage (W) |
8.08 |
8.19 |
| Nomin. struja Impp (A) |
31.13 |
31.32 |
| Nomin. napon Vmpp (V) |
8.62 |
8.72 |
| Struja kratkog spoja (A) |
37.57 |
37.69 |
| Napon otvorenog kola (V) |
15.46% |
15.77% |
| NOCT(ºC) |
47C+/-2 |
47C+/-2 |
|
| |
| Granične vrednosti |
240M / 245M / 250M / 255M |
| Maksimalni napon sistema (V) |
1000V |
| Maksimalna struja (I) |
15A |
| Radna temperatura |
-40ºC do +85ºC |
| Težina snega |
usklađeno sa SLZ3 (prema DIN1055) |
| Maksimalno opterećenje |
5400 Pa |
|
| |
| Temperaturni koeficijent |
240M / 245M / 250M / 255M |
| Temperaturni koeficijent (V)/(I)/(P) |
-0.34%/ 0.05%/-0.45% |
|
| |
| Ostali podaci |
240M / 245M / 250M / 255M |
| Broj ćelija |
6x10 |
| Dimenzije ćelije |
156mmx156mm (dijagonala 200mm) |
| Dimenzije panela / Težina |
1640mm x 992mm x 45mm / 21kg |
| Staklo |
3.2mm kaljeno staklo sa niskim sadržajem gvožđa |
| Okvir |
stabilan, eloksirani aluminijum |
| Priključna kutija |
Plastična IP65 |
| Kabl |
4mm² solarni kabl dužine 1m |
| Konektor |
Visoko kvalitetan konektor, (IP65) MC4 ili ekvivalentan |
| Test izdržljivosti od grada |
Ø45mm, brzina 23m/s |
| Opšta tehnička saglasnost |
klasifikovana prema DIN EN 13501-5 kao BROOF(ti) |
| |
|
|
| |
| PODACI TERMO APSORBERA 240M / 245M / 250M / 255M |
| Aluminijumski absorber |
mm |
0,3 |
| Nominalni pad pritiska |
mbar |
150 |
| Maksimalni pritisak |
bar |
3 |
Preporučeni protok
( nominalni ) |
L/h |
125 |
| Zapremina tečnosti u apsorberu |
L |
0,8 |
| Bakarne cevi |
mm |
10 |
| Snaga (1000W/m²) |
W |
700 |
|
| |
| Zadržavamo pravo promene podataka bez prethodne najave |
| Dokument TISKHP120115 |
| |
|
|
| |
